Створення надійної системи автономного живлення стає критичною необхідністю в умовах нестабільної роботи загальної мережі. Інвертор виконує роль центрального вузла, який перетворює постійний струм від акумуляторів у змінний 220 В, підтримуючи життєдіяльність побутової техніки. Під час монтажу вкрай важливо суворо дотримуватися технічних норм, щоб запобігти ризику пожежі або виходу дорогого обладнання з ладу. Тільки технологічно правильне підключення гарантує безпеку мешканців та тривалий термін служби акумуляторних батарей.
Критерії вибору зони для встановлення обладнання
Для стабільної роботи силової електроніки необхідно підібрати сухе приміщення з температурою в межах від +5°C до +25°C, де відсутній пил та агресивні випари. Важливо забезпечити вільний простір навколо корпусу пристрою (мінімум 10 — 20 см) для безперешкодної циркуляції повітря та охолодження радіаторів.
Відповідні локації:
- Технічні зони. Оптимально підходять облаштовані котельні, підсобні приміщення або сухі підвали з вентиляцією.
- Заборонені місця. Не можна монтувати прилади у спальнях через шум вентиляторів, а також поблизу штор, паперу чи інших легкозаймистих речей.
- Типи поверхонь. Встановлення дозволяється виключно на негорючі основи, такі як бетонні стіни, цегляна кладка або металеві стійки.
При плануванні монтажу слід передбачити таку висоту встановлення, яка забезпечить прямий візуальний доступ до рідкокристалічного дисплея та легкий доступ до клемних колодок. Це дозволить оперативно проводити моніторинг параметрів системи та виконувати періодичну перетяжку контактів без демонтажу всього вузла.
Правильне розташування безпосередньо впливає на ККД системи, оскільки перегрів компонентів змушує інвертор знижувати вихідну потужність для захисту внутрішніх схем.

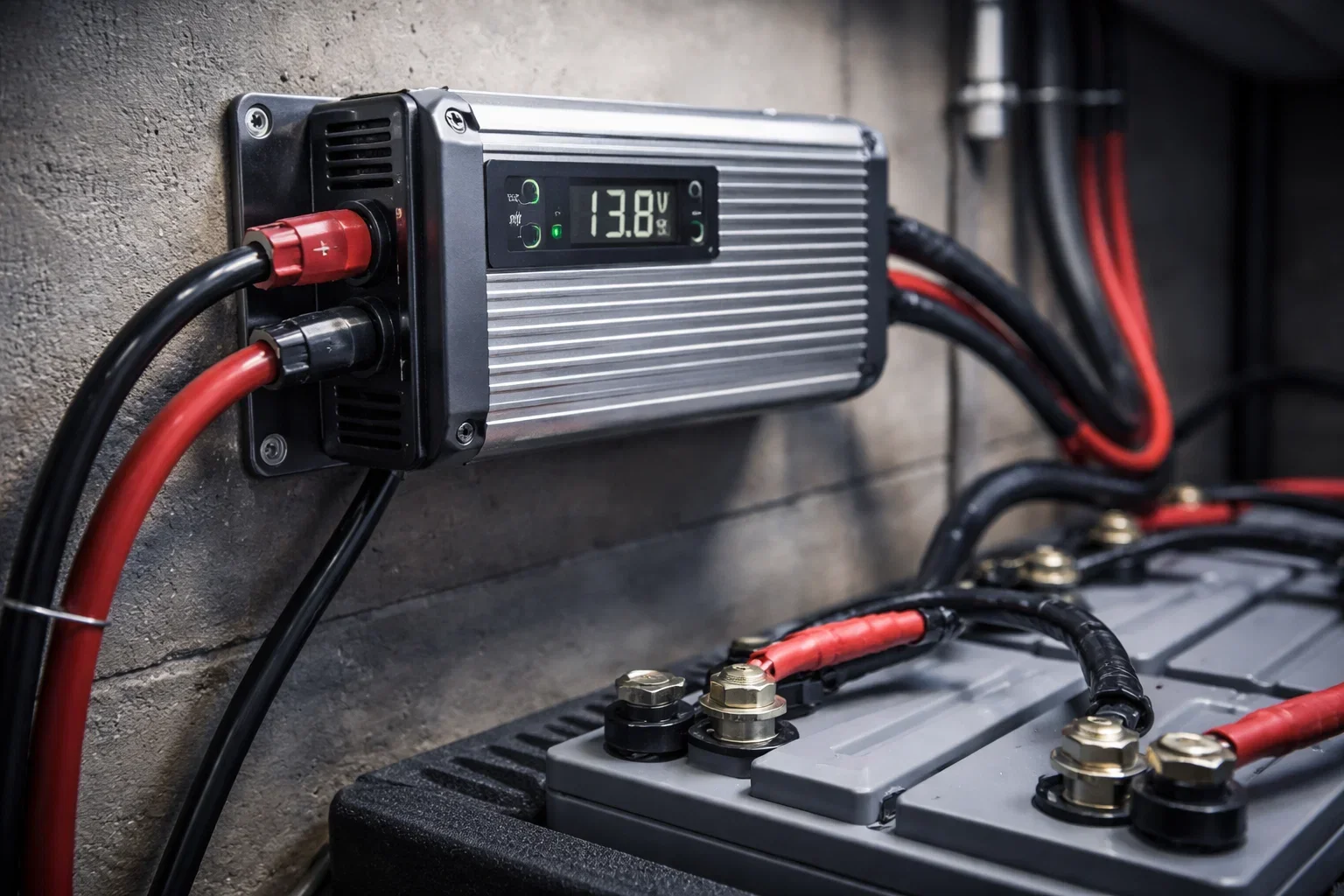

Низьковольтна частина та комутація з акумулятором
Особливу увагу приділяють перетину силових кабелів: для систем потужністю 3 кВт (24 В), де струми сягають 130 А, обов’язково використовують гнучкі мідні проводи перетином 25 — 35 мм².
| Потужність інвертора | Напруга АКБ | Рекомендований перетин |
|---|---|---|
| 1 кВА | 12 В | 10 — 16 мм² |
| 3 кВА | 24 В | 25 — 35 мм² |
| 5 кВА | 48 В | 35 мм² |
Використання надто тонких дротів призведе до їхнього небезпечного нагрівання та значної втрати напруги, що спровокує некоректну роботу датчиків розряду батареї. Всі з’єднання повинні бути опресовані мідними наконечниками за допомогою спеціального інструменту, оскільки звичайна скрутка в низьковольтних ланцюгах високої потужності є неприпустимою та аварійно небезпечною.
Послідовність дій при підключенні:
- Підготовка. Перевірте рівень заряду акумуляторної батареї та переконайтеся, що вимикач на корпусі інвертора знаходиться в положенні Off.
- Зачистка. Видаліть рівно 10 мм ізоляції з кінців кабелю, уникаючи пошкодження мідних жил.
- Позитивна лінія. Надійно зафіксуйте наконечник червоного кабелю на плюсовій клемі пристрою.
- Негативна лінія. Приєднайте чорний кабель до мінусової клеми, враховуючи можливу появу невеликої іскри при першому контакті.
- Фіксація. Виконайте остаточне затягування болтових з’єднань із моментом близько 24,5 Нм для забезпечення ідеального контакту.
Закінчивши монтаж дротів, варто додатково перевірити полярність мультиметром, щоб виключити помилку, яка може миттєво спалити вхідні каскади обладнання.
Інтеграція в електромережу через перекидний перемикач
Найбільш надійним та безпечним методом підключення інвертора до внутрішньої мережі будинку є використання спеціального трипозиційного перемикача введення резерву типу I-0-II. Цей пристрій забезпечує фізичне розривання лінії між зовнішньою мережею та інвертором, що повністю виключає ризик короткого замикання при раптовому відновленні централізованого електропостачання.
Категорично заборонено підключати вихід інвертора до мережі будинку без використання роз’єднувача, оскільки зустрічний струм миттєво знищить інвертор та може призвести до пожежі.
Монтаж перемикача виконується безпосередньо у розподільчому щитку на стандартну DIN-рейку, де він зазвичай займає від 2 до 4 модулів залежно від кількості фаз. Для з’єднання виходу інвертора з перемикачем використовують мідний кабель ВВГнг перетином 2,5 мм², який прокладається в гофротрубі або кабельному каналі.
Схема комутації контактів:
- Положення I. Живлення будинку здійснюється напряму від міської електромережі.
- Положення 0. Нейтральний стан, коли внутрішня мережа повністю знеструмлена.
- Положення II. Електроенергія подається від інвертора, забезпечуючи роботу виділених ліній.
При такому підключенні фазний провід від мережі заводиться на перший вхід перемикача, а фаза від інвертора — на другий, тоді як споживачі під’єднуються до загального виходу. Це дозволяє власнику власноруч керувати джерелом енергії, чітко розуміючи, який саме вузол зараз живить будівлю.
Організація захисту та заземлення системи
Система потребує встановлення запобіжників на плюсовий провід постійного струму безпосередньо біля акумулятора, щоб захистити лінію від короткого замикання. На виході змінного струму обов’язково монтуються автоматичні вимикачі: для приладів 1 кВА достатньо номіналу 10 А, а для потужних систем на 4 — 5 кВА обирають автомати на 40 А.
Етапи заземлення:
- Точка контакту. Знайдіть спеціальну клему заземлення на корпусі інвертора, зазвичай позначену відповідним символом.
- Провідник. Використовуйте мідний багатожильний дріт жовто-зеленого кольору перерізом не менше 6 мм².
- Комутація. Надійно з’єднайте корпус пристрою із загальним контуром заземлення будинку на шині в щитку.
Важливо використовувати під час роботи виключно діелектричний інструмент і перед першим запуском перевірити відсутність замикання фази на корпус. Заземлення є критично важливим не лише для безпеки людей, а й для коректної роботи фільтрів електромагнітних завад всередині самого інвертора.
| Потужність системи | Номінал автомата (AC) | Струм запобіжника (DC) |
|---|---|---|
| 1000 Вт | 10 А | 100 А |
| 3000 Вт | 25 А | 150 А |
| 5000 Вт | 40 А | 200 А |
Алгоритм введення в експлуатацію та тестування
Перед першим увімкненням необхідно дотримуватися чіткої послідовності: спочатку подається напруга з акумуляторів, потім виконується налаштування через меню, і лише в кінці підключається вхід змінного струму.
Перевірка працездатності:
- Дисплей. Переконайтеся, що індикація не демонструє кодів помилок перевантаження чи критично низької напруги.
- Навантаження. Почергово вмикайте побутові прилади, починаючи з найменш потужних, для контролю стабільності вихідної напруги.
- Режими. Перевірте перехід пристрою з режиму роботи від мережі на живлення від АКБ, імітуючи вимкнення світла.
Після успішного запуску слід провести тестовий прогін системи протягом однієї години під середнім навантаженням, перевіряючи температуру всіх контактних груп вручну або за допомогою пірометра. Якщо ви помітили надмірний нагрів у місцях кріплення кабелів, необхідно негайно вимкнути систему та додатково затягнути болти.
Перед будь-якими змінами в налаштуваннях або маніпуляціями в електричному щитку обов’язково знеструмлюйте всю систему, вимикаючи вхідні автомати.
Уважний моніторинг індикації в перші години роботи дозволить впевнитися, що зарядний пристрій інвертора правильно розпізнав тип підключених акумуляторів та виставив відповідний струм заряду. Це запобіжить перезаряду або сульфатації пластин батарей, що критично для їхнього ресурсу.
Яка схема підключення забезпечить максимальну надійність саме вашій оселі?
Вибір між спрощеною схемою через розетку та повноцінною інтеграцією в електрощит залежить від сумарної потужності споживачів та вимог до комфорту. Основою надійності залишається суворе дотримання техніки безпеки: використання сертифікованих мідних кабелів, обов’язкове заземлення корпусу та встановлення перекидного рубильника для фізичного розриву ліній. Лише такий комплексний підхід до монтажу створює справді стійку систему автономного живлення, здатну працювати роками без аварійних ситуацій чи пошкодження дорогої побутової електроніки.
