В умовах інтенсивного застосування засобів радіоелектронної боротьби стабільний радіозв’язок стає критичним фактором виживання БпЛА. Тридіапазонні системи забезпечують керованість дроном на великих відстанях та безперебійну передачу відеосигналу високої чіткості в умовах сильних завад. Система «Авенджер» виступає потужним інструментом для розширення технічного потенціалу стандартних пультів DJI та Autel. Це професійне рішення для стабілізації лінка в складних умовах експлуатації авіації, що дозволяє працювати за межами штатних можливостей.
Технічні можливості трьох робочих частот
Пристрій, детальні характеристики якого доступні за посиланням, працює у трьох ключових діапазонах: 2.4G, 5.2G та 5.8G, що охоплюють основний спектр частот сучасних безпілотників. Особливу цінність має підтримка частоти 5.2 ГГц. Оскільки цей діапазон менш завантажений цивільними пристроями та стандартними засобами придушення, він дозволяє уникати більшості перешкод, які зазвичай блокують сигнали на 2.4 ГГц або 5.8 ГГц. Використання цієї смуги забезпечує «чистий» канал для передачі телеметрії та відеопотоку навіть у насиченому радіоелектронному середовищі.
Основні робочі параметри підсилювача:
- Вихідна потужність. Кожен робочий канал забезпечує 10W (40 dBm), що значно перевищує стандартні ліміти пультів керування.
- Коефіцієнт підсилення. Антени мають показники від 15 до 18 dBi залежно від частоти, що дозволяє максимально фокусувати сигнал.
- Технологія TDD. Підтримка дуплексного режиму з часовим розділенням для забезпечення стабільного прийому та передачі даних.
- Ширина каналу. Сумісність із протоколами передачі даних високої щільності для трансляції відео у форматі 4K без затримок.
Автоматичне перемикання між діапазонами або їхня одночасна робота створює багаторівневу стійкість зв’язку. Якщо один із каналів потрапляє під дію спрямованої завади, система утримує керування на альтернативній частоті. Така гнучкість у поєднанні з лінійним підсиленням потужності мінімізує ризик втрати дрона через «обрив» лінка. Це забезпечує оператору необхідний запас часу для виведення апарата з небезпечної зони або успішного завершення місії навіть при щільній роботі засобів радіоелектронної протидії.
Сумісність із професійними дронами DJI та Autel
Система розроблена для повної інтеграції з флагманськими рішеннями провідних виробників БпЛА. Вона демонструє високу ефективність при роботі з цивільними та спеціалізованими дронами, які використовують протоколи передачі даних OcuSync та їхні аналоги. Універсальність комплекту дозволяє значно покращити робочі характеристики як компактних розвідувальних платформ, так і важких промислових комплексів, що використовуються для моніторингу або транспортування вантажів.
Список сумісних моделей та серій:
- Серія DJI Mavic. Повна підтримка моделей Mavic 3, 3 Pro, 3 Classic та тепловізійної модифікації 3T.
- Лінійка DJI Matrice. Сумісність із професійними платформами Matrice 30, 30T, 300 RTK та новітнім 350 RTK.
- Системи Autel. Ефективна робота з серією EVO II (включаючи версію Dual 640T) та іншими новими моделями бренду.
- Типи пультів. Підтримка контролерів DJI RC Pro, Smart Controller, RC-N1 та стандартних пультів керування Autel.
Для підключення виносної системи необхідна технічна модифікація пультів керування, що передбачає встановлення спеціальних вихідних роз’ємів. Це дозволяє вивести сигнал зі стандартних внутрішніх антен на зовнішній підсилювач за допомогою кабелів. Таке рішення робить систему «Авенджер» універсальним інструментом, оскільки після модифікації один пульт може працювати як у штатному режимі, так і з підключеним потужним комплексом для виконання завдань на максимальних дистанціях без ризику втрати контролю.

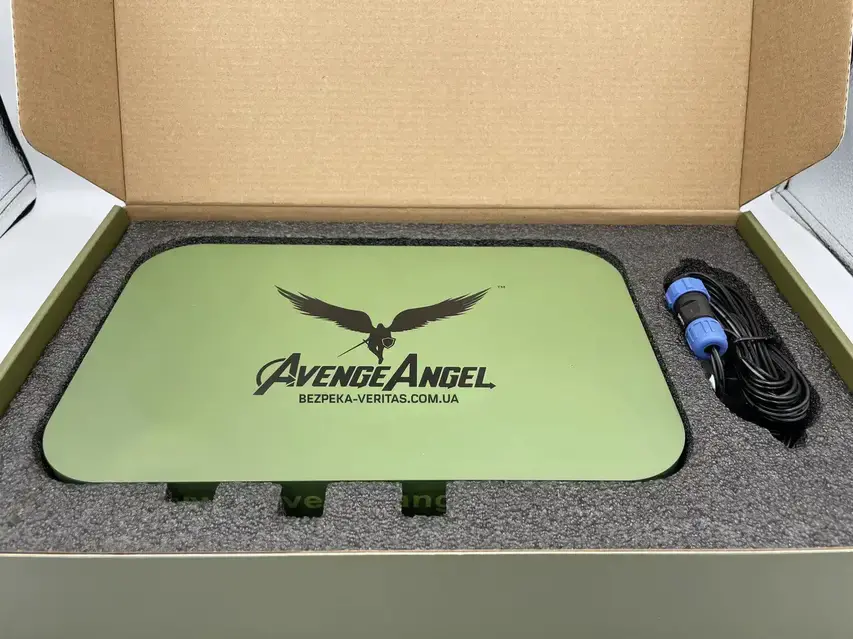

Особливості конструкції та комплектація системи

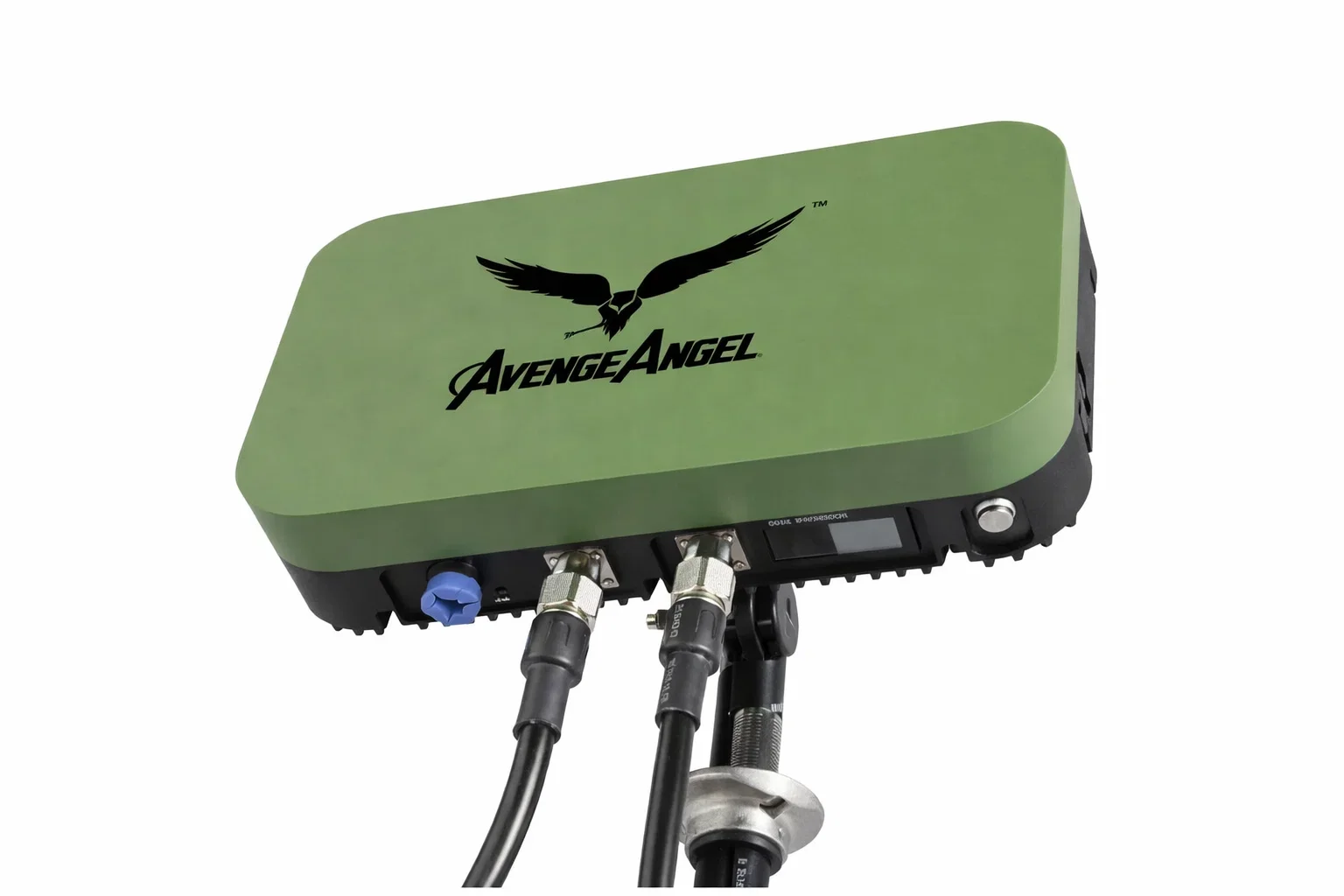

Корпус антени та активного підсилювача виготовлений з авіаційного алюмінію та високоміцних полімерів, що забезпечує стійкість до механічних пошкоджень та вібрацій. Пристрій має високий рівень захисту від вологи та пилу, що дозволяє операторам працювати в умовах інтенсивного дощу, снігу або сильної запиленості без ризику виходу електроніки з ладу. Компактні габарити антени сприяють зручному транспортуванню, а ергономіка кріплень дозволяє розгорнути комплекс у польових умовах за лічені хвилини силами одного пілота.
Важливою особливістю конструкції є наявність системи активного охолодження підсилювача Big Hulk Plus. Вбудовані вентилятори та радіатори ефективно відводять тепло, що критично при тривалій роботі на максимальній потужності 10W. Це запобігає перегріву компонентів та гарантує стабільність вихідних параметрів сигналу навіть під час літньої спеки, коли пасивне охолодження стандартних пристроїв часто виявляється недостатнім для стабільної роботи.
| Елемент комплекту | Опис та функціональне призначення |
|---|---|
| Активний підсилювач | Тридіапазонний блок AvengeAngel Big Hulk Plus з підтримкою 10W |
| Панельна антена | Високоточна спрямована антена з підсиленням до 18-20 dBi |
| Коаксіальні кабелі | Набір дротів довжиною 10 або 20 метрів із роз’ємами QMA/N-type |
| Тримач пульта | Спеціальне кріплення для фіксації контролера та кабельної системи |
| Блоки живлення | Зарядний пристрій для акумулятора та адаптери для мережі |
| Штатив (опційно) | Регульована опора для стабільного встановлення антени на висоті |
Штатив забезпечує надійну фіксацію антени на потрібній висоті, що є критичним для проходження радіохвиль. Можливість підйому випромінювача над рівнем землі дозволяє уникнути негативного впливу рельєфу та обійти дрібні перешкоди в зоні прямої видимості. Весь набір розрахований на максимально мобільне використання, де швидкість згортання та розгортання позиції безпосередньо впливає на безпеку та загальну ефективність роботи оператора в динамічних сценаріях.
Характеристики автономності та енергозабезпечення
Енергозабезпечення системи базується на вбудованому літієвому акумуляторі ємністю 8000 мА·год. Такого об’єму достатньо для безперервної роботи підсилювачів протягом 2–4 годин, залежно від обраного режиму потужності та температури навколишнього середовища. Пристрій підтримує сучасні протоколи зарядки, а також дозволяє працювати безпосередньо під час підживлення від зовнішнього джерела (наприклад, потужного Power Bank або автомобільної мережі через інвертор), що фактично робить час автономної роботи необмеженим при наявності живлення на позиції.
Для стабільної роботи тридіапазонних підсилювачів Big Hulk Plus використовується напруга 7.4V, а споживання струму в пікових режимах передачі даних на всіх каналах одночасно може сягати значних показників, що вимагає використання лише оригінальних блоків живлення для захисту контролера.
Показники посилення сигналу та реальна дальність
Використання системи «Авенджер» кардинально змінює радіус дії безпілотних комплексів. Якщо стандартна дальність польоту більшості дронів у реальних умовах обмежена 5–7 кілометрами через зашумленість ефіру, то після підключення активного підсилювача цей показник зростає до 15–20 кілометрів і більше. Реальна дистанція сильно залежить від рельєфу місцевості та наявності прямої видимості, проте потужний сигнал дозволяє оператору почуватися впевнено навіть на межі фізичних можливостей батареї самого літального апарата.
Підсилення антени на рівні 18–20 dBi забезпечує вузький, але надзвичайно енергоефективний промінь, який здатний «пробивати» щільні природні та штучні перешкоди. Це особливо важливо під час роботи в лісосмугах, де густе листя сильно гасить високочастотні сигнали, або в умовах міської забудови з великою кількістю бетону та металу. Висока вихідна потужність нівелює природне загасання, дозволяючи отримувати стабільну відеокартинку там, де звичайний пульт давно втратив би зв’язок.
Фактори впливу на дальність:
- Висота підйому. Підняття антени на штативі на 2–3 метри над землею збільшує дальність на 30–40% за рахунок очищення зони Френеля.
- Стабільність відеопотоку. Навіть на критичних відстанях затримка сигналу залишається мінімальною для точного пілотування.
- Проникна здатність. Високий показник dBi дозволяє сигналу проходити крізь атмосферні опади з мінімальними втратами якості.
- Запас посилення. Наявність резерву потужності дозволяє зберігати контроль над дроном при випадкових розворотах антени.
Захист від перешкод та стійкість до засобів РЕБ
Основним викликом для сучасних дронів є радіоелектронна боротьба. «Авенджер» працює як активний підсилювач, що за рахунок високої вихідної потужності 10W здатен фізично «перекрити» спектральний шум від ворожих станцій перешкод. Коли стандартний сигнал дрона губиться в білому шумі РЕБ, посилений сигнал системи залишається розбірливим для приймача безпілотника, що дозволяє зберігати керованість під впливом більшості засобів придушення.
Стабільність відеопотоку при використанні протоколів OcuSync 3.0 та 4.0 значно зростає завдяки використанню зовнішньої спрямованої антени. Це мінімізує кількість переривань трансляції та розсипання зображення на пікселі, що є критичним при виконанні розвідувальних завдань. Висока чутливість приймального тракту підсилювача дозволяє буквально «витягувати» слабкий сигнал від дрона навіть тоді, коли він перебуває в зоні дії засобів радіоелектронної протидії.
Питання безпеки оператора є пріоритетним при розробці таких комплексів. Можливість виносу антени на відстань 10 або 20 метрів від місця перебування пілота за допомогою спеціальних кабелів дозволяє людині знаходитися в надійному укритті. Оскільки джерело потужного радіовипромінювання (антена) знаходиться на віддалі, ризик ураження оператора засобами, що орієнтуються на джерела сигналу під час пеленгації, суттєво знижується.
Такий підхід також забезпечує ефективне маскування позиції оператора. Навіть якщо противник зафіксує роботу підсилювача, координати випромінювальної антени не співпадатимуть із фактичним місцем знаходження пульта та самого пілота. Це створює критично важливу тактичну перевагу, де мобільність та віддалене керування випромінюванням стають запорукою збереження життя особового складу та дорогої техніки SKYHUB в умовах інтенсивного спостереження.
Специфікації коаксіальних кабелів та роз’ємів QMA
Передача високочастотного сигналу від пульта до антени вимагає використання спеціалізованих коаксіальних кабелів із низьким рівнем загасання. У системі «Авенджер» застосовуються кабелі типу RG-316 або їхні високоякісні аналоги з подвійним екрануванням для захисту від наведень. Це дозволяє мінімізувати втрати енергії, які на частоті 5.8 ГГц можуть бути критичними при використанні невідповідних провідників або роз’ємів низької якості.
Переваги комутаційних компонентів:
- Роз’єми QMA. Швидкоз’ємний механізм дозволяє миттєво підключати кабелі одним рухом без необхідності тривалого накручування.
- Довжина дротів. Стандартні комплекти пропонують кабелі на 10 або 20 метрів для оптимального балансу безпеки та якості сигналу.
- Гнучкість та міцність. Матеріали оболонки стійкі до багаторазових перегинів та низьких температур повітря.
- Позолочені контакти. Забезпечують ідеальну провідність та повний захист від окислення роз’ємів у вологому середовищі.
Слід враховувати, що кожен додатковий метр кабелю вносить певне загасання в сигнал, особливо на високих частотах вище 5 ГГц. Проте вихідна потужність підсилювача Big Hulk Plus у 10W повністю компенсує ці втрати, дозволяючи оператору використовувати навіть 20-метрові подовжувачі без відчутного погіршення зв’язку. Це робить систему гнучкою у налаштуванні під конкретну місцевість, де потрібно максимально віддалити антену від безпечного місця пілотування в укритті.
Чи забезпечує «Авенджер» перевагу в реальних умовах застосування?
Перехід на виносну систему «Авенджер» є обґрунтованим кроком для професіоналів, які працюють у зонах активного радіоелектронного придушення. Попри необхідність технічної модифікації пульта та додаткову вагу обладнання, приріст у дальності та стабільності сигналу є вирішальним фактором. Одночасна робота в трьох діапазонах дає ту перевагу, яка дозволяє виконувати завдання там, де штатні засоби безсилі, що в кінцевому результаті рятує техніку та забезпечує результат.
