Современное состояние энергетической инфраструктуры требует незамедлительных решений, так как большинство действующих объектов были введены в эксплуатацию еще в советские времена. Критический износ оборудования приводит к частым авариям, нестабильному напряжению и огромным потерям ресурсов. Переход на современные комплектные трансформаторные подстанции (КТП) становится стратегическим шагом для бизнеса и общин. Это позволяет не только обеспечить надежное электроснабжение, но и существенно снизить затраты на транспортировку энергии, гарантируя высокий уровень безопасности для персонала и окружения.
Технические особенности и назначение современных КТП

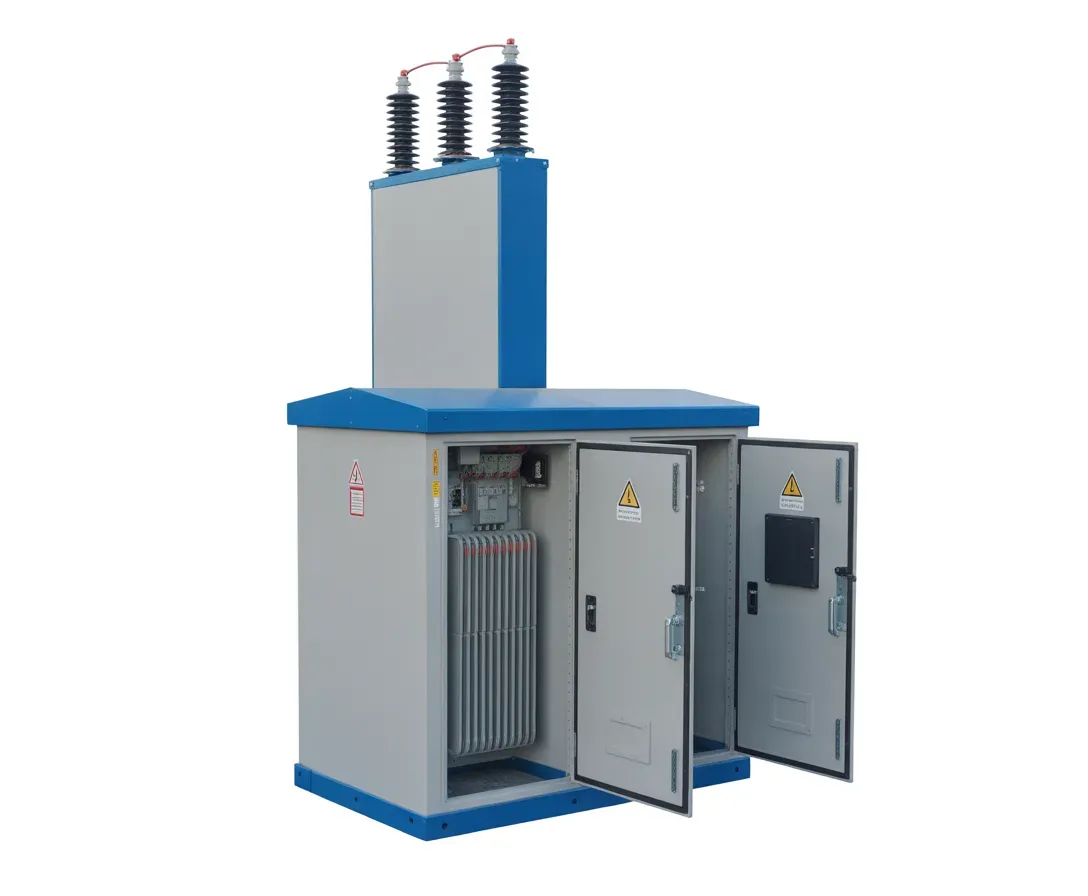

Комплектная трансформаторная подстанция — это совершенное заводское решение, которое поставляется в виде готовых модулей, требующих только установки и подключения на месте. В отличие от старых стационарных объектов, где каждый элемент монтировался отдельно, КТП интегрирует все необходимые узлы в едином защищенном корпусе. Основой конструкции является силовой трансформатор, который может быть масляным (серии ТМ, ТМГ) или сухим (ТЛС, ТСЛ) в зависимости от требований к пожарной безопасности. Использование герметичных масляных трансформаторов ТМГ исключает потребность в регулярном анализе и доливке масла, что упрощает эксплуатацию.
Современные КТП проектируются с учетом необходимости быстрой интеграции в существующие сети, обеспечивая при этом максимальную плотность компоновки оборудования внутри модуля для экономии пространства на объекте.
Основные компоненты стандартной установки:
- Устройство высокого напряжения (УВН). Принимает энергию с линии 6 или 10 кВ и обеспечивает первичную защиту системы.
- Силовой трансформатор. Выполняет функцию преобразования высокого напряжения на потребительский уровень 0,4 кВ.
- Распределительное устройство низкого напряжения (РУНН). Отвечает за распределение энергии между конечными потребителями и учет показателей.
- Металлический или бетонный корпус. Обеспечивает защиту внутреннего оборудования от пыли, влаги и механических повреждений.
Благодаря своей универсальности эти установки имеют широкую сферу применения. Они незаменимы для энергоснабжения промышленных предприятий, где важна бесперебойность цикла, а также в сельском хозяйстве для питания элеваторов или оросительных систем. В последнее время КТП активно внедряются при строительстве коттеджных городков и логистических центров, так как позволяют быстро наращивать мощность сети без капитального строительства больших сооружений.
Сравнение устаревших открытых подстанций с модульными решениями
Старые подстанции открытого типа или громоздкие кирпичные сооружения занимают большую площадь и требуют постоянного внимания из-за уязвимости к внешним факторам. Осадки, перепады температур и коррозия быстро разрушают открытые контакты, что становится причиной коротких замыканий. Модернизация путем установки модульных КТП решает проблему дефицита пространства, ведь новые установки в 3 — 5 раз компактнее своих предшественников. Кроме того, герметичность корпусов и использование специальных антикоррозийных покрытий позволяют эксплуатировать оборудование в сложных климатических условиях без потери производительности.
Важно учитывать и скорость реализации проекта. Если строительство капитальной подстанции из кирпича может длиться месяцами, то монтаж готового модуля КТП занимает всего несколько дней. Это критично для объектов, где невозможно надолго прерывать технологические процессы. Современные конструкции также имеют высокий уровень вандалозащищенности: скрытые петли, внутренние замки и усиленные двери надежно защищают дорогостоящее оборудование от несанкционированного доступа.
| Характеристика | Старая открытая/кирпичная подстанция | Современная модульная КТП |
|---|---|---|
| Срок монтажа | От 2 до 6 месяцев | От 2 до 7 дней |
| Габариты | Большие (требует значительной площади) | Компактные (экономия до 70% площади) |
| Защита от осадков | Минимальная (открытые изоляторы) | Полная герметичность корпуса |
| Безопасность (вандализм) | Низкая (легкий доступ к линиям) | Высокая (антивандальное исполнение) |
| Экологичность | Риск разлива масла в почву | Системы сбора масла/сухие обмотки |
Классификация подстанций по типу исполнения и монтажа

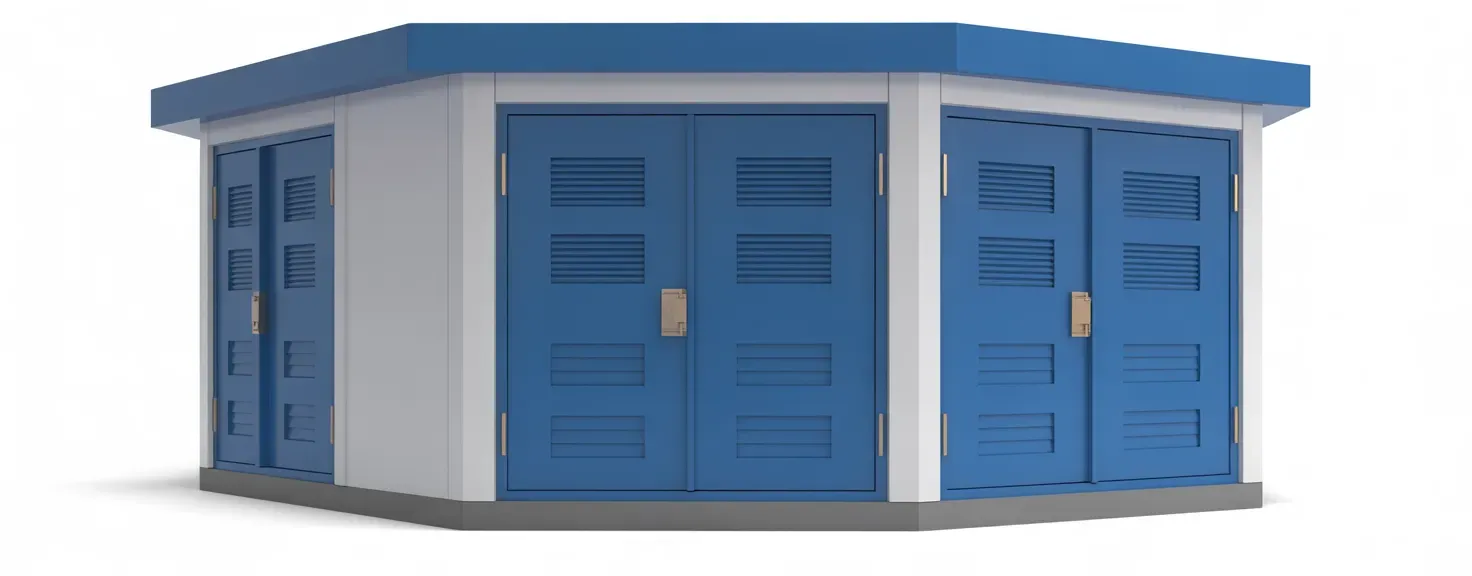

Выбор конкретной конфигурации подстанции зависит от топологии сети и задач объекта. Самыми простыми являются мачтовые (столбовые) КТП, которые монтируются непосредственно на опорах ЛЭП. Они идеально подходят для небольших фермерских хозяйств или дачных кооперативов с мощностью до 250 кВА. Для более серьезных нагрузок используют киосковые подстанции, которые могут быть одно- или двухтрансформаторными. Двухтрансформаторные решения обеспечивают резервирование: в случае выхода из строя одного агрегата, второй берет на себе критическую нагрузку, что важно для больниц или производств.
Разновидности по схеме подключения:
- Тупиковые КТП. Подключаются к одной линии электропередач и являются конечной точкой в схеме питания.
- Проходные КТП. Включаются в разрез линии, позволяя энергии двигаться дальше к следующим потребителям в цепи.
- Утепленные блоки (сэндвич-панели). Предназначены для регионов с суровыми зимами для поддержания стабильной температуры внутри.
- Внутрицеховые установки. Размещаются непосредственно в помещениях заводов максимально близко к станкам.
Экономическая эффективность и снижение эксплуатационных расходов
Замена оборудования — это не только вопрос надежности, но и прямая финансовая выгода. Старые трансформаторы с большим сроком эксплуатации имеют низкий КПД из-за износа стального сердечника, что приводит к «холостым» потерям энергии. В новых КТП используются трансформаторы из аморфной стали или высококачественной электротехнической стали, что снижает потери на 20 — 30%. Это позволяет предприятиям окупать инвестиции в модернизацию в течение 3 — 5 лет только за счет экономии на счетах за электричество.
“Автоматизация процессов в современных КТП позволяет перейти от планово-предупредительных ремонтов к обслуживанию по фактическому состоянию, что сокращает операционные расходы на 40%.”
Эксплуатация устаревших систем требует содержания большого штата электриков для регулярных осмотров и латания дыр в изношенной изоляции. Новые КТП практически не требуют вмешательства человека. Встроенные датчики и микропроцессорные реле самостоятельно контролируют параметры сети, а в случае возникновения внештатной ситуации мгновенно отключают поврежденный участок, предотвращая выход из строя дорогостоящего оборудования потребителя.
Системы защиты и автоматизация в новых установках
Современная КТП — это интеллектуальный узел, где каждый элемент защищен многоуровневой системой безопасности. В отличие от старых предохранителей, которые часто срабатывали с опозданием, микропроцессорные блоки реагируют на межфазные короткие замыкания или перегрузки за доли секунды. Это минимизирует термическое воздействие на кабельные линии и продлевает срок их службы.
Отдельную роль играют интегрированные системы учета энергии (АСКУЭ), которые позволяют автоматически передавать данные о потреблении в энергоснабжающую компанию. Это исключает ошибки ручного снятия показаний и помогает выявлять несанкционированные подключения.
Благодаря модулям телемеханики диспетчер может дистанционно мониторить состояние подстанции через мобильное приложение или веб-интерфейс. В реальном времени отображаются данные о напряжении, токе, температуре трансформатора и даже открытии двери бокса. Такой подход позволяет оперативно реагировать на инциденты без выезда бригады для диагностики.
Требования к безопасности и экологические стандарты оборудования

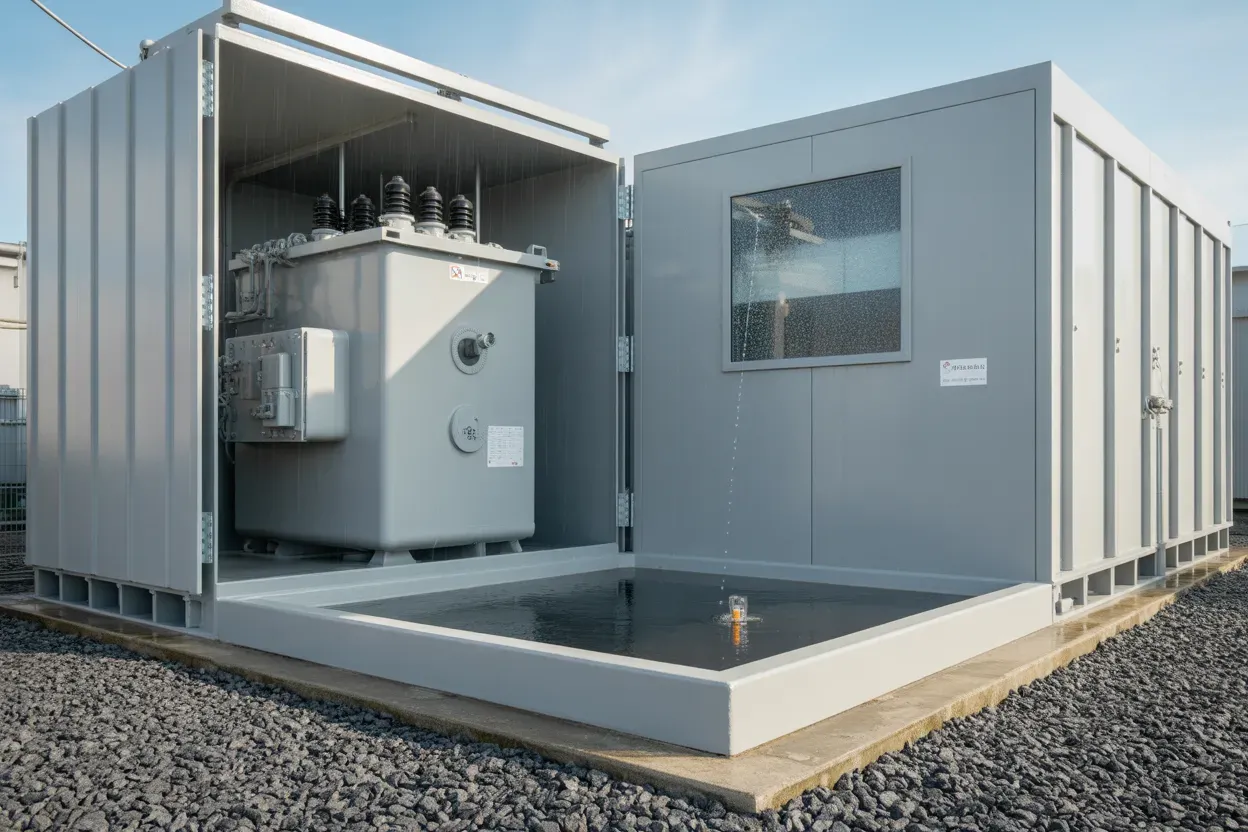

Безопасность является приоритетом при разработке новых КТП. Использование негорючих материалов в конструкции корпуса и современных сухих трансформаторов позволяет устанавливать подстанции даже в подвалах или на крышах зданий без риска пожара. В масляных моделях предусмотрены специальные герметичные баки или маслоприемники, которые полностью исключают попадание токсичных веществ в почву в случае аварийной разгерметизации.
Ключевые стандарты и преимущества:
- Соответствие ДСТУ и ПУЭ. Оборудование проходит жесткую сертификацию на соответствие государственным нормам электробезопасности.
- Низкий уровень шума. Современные методы прессования сердечника трансформатора делают его работу почти беззвучной.
- Защита от прикосновения. Все токоведущие части закрыты защитными панелями, что делает невозможным случайное поражение током.
Это позволяет монтировать подстанции в непосредственной близости к жилым домам, детским площадкам или зонам отдыха. Минимальная санитарная зона и эстетичный вид бетонных или металлических модулей помогают им органично вписаться в городскую архитектуру, не вызывая жалоб со стороны жителей.
Процесс интеграции новой КТП в существующую сеть
Внедрение новой подстанции начинается с подготовки фундамента, который для КТП является максимально упрощенным. Обычно это железобетонная плита или фундаментные блоки (ФБС), что значительно дешевле полноценного капитального фундамента. После того как основа готова, на объект доставляется полностью собранный и протестированный на заводе модуль. Это избавляет от необходимости проводить сложные монтажные работы под открытым небом.
Следующий этап — подключение силовых кабелей. Конструкция КТП предусматривает удобные вводы как для подземных кабельных линий, так и для воздушных проводов. Благодаря наличию универсальных креплений и подготовленных шинных мостов, процесс коммутации проходит быстро и без ошибок.
Важным аспектом является пусконаладка. Поскольку все внутреннее оборудование уже настроено производителем, специалистам остается только проверить сопротивление изоляции и работоспособность защитной автоматики. Такой подход минимизирует человеческий фактор и гарантирует, что установка начнет работать корректно с первой секунды.
Скорость ввода в эксплуатацию является решающей при замене старых подстанций в условиях действующего города. Модернизация может быть проведена в пределах одного светового дня, что позволяет избежать длительных отключений целых кварталов или производственных цехов.
Попытки «реанимировать» оборудование 40-летней давности обычно приводят лишь к временному эффекту и постоянному росту затрат на аварийные выезды. Модернизация энергосети через замену старых подстанций на новые КТП — это единственный путь к стабильности и энергонезависимости. Полная автоматизация, высокий уровень безопасности и значительная экономия на потерях делают такие инвестиции не просто целесообразными, а необходимыми для выживания любого современного объекта в условиях энергетических вызовов.
