Магнітно-резонансна томографія — це найбільш деталізований метод візуалізації, який працює без шкідливого випромінювання. Саме мрт євроклінік дозволяє побачити патологічні зміни на ранніх етапах, коли низька контрастність тканин не дає змоги зробити це за допомогою УЗД чи рентгену. Такий підхід робить процес лікування максимально прогнозованим і точним для кожного пацієнта.
Як атоми водню взаємодіють із магнітним полем
Фізичний фундамент МРТ базується на явищі ядерного магнітного резонансу, а основним об’єктом дослідження виступають протони водню. Оскільки людське тіло на 70–80% складається з води, атоми водню присутні майже в кожній клітині. У звичайному стані вектори магнітних моментів (спіни) цих протонів орієнтовані хаотично.
Проте, коли пацієнт потрапляє всередину томографа, де підтримується потужне постійне магнітне поле, осі обертання більшості протонів вишикуються в одному напрямку вздовж ліній цього поля. Це створює сумарний вектор намагніченості тканин, який стає базою для подальшого зчитування інформації датчиками апарату.
Ключові параметри процесу:
- Резонансна частота. Частота Лармора, на якій протони здатні поглинати енергію зовнішнього радіочастотного впливу.
- Радіочастотні імпульси. Викликають зміну енергетичного стану атомів, змушуючи їхні магнітні моменти відхилятися від основного вектора.
- Релаксація. Процес повернення протонів у вихідний стан після припинення імпульсу, що супроводжується виділенням поглинутої раніше енергії.
Під час релаксації вивільнена енергія генерує слабкий електромагнітний сигнал, який реєструється спеціальними приймальними котушками. Цей сигнал несе інформацію про хімічне середовище та щільність розташування атомів водню в конкретній точці простору. Оскільки різні тканини мають різну швидкість релаксації, апарат отримує можливість чітко розрізняти їх між собою. Саме цей відгук протонів стає першоджерелом даних, які згодом комп’ютерна система перетворює на зрізи з високою роздільною здатністю.
Основні вузли та внутрішня будова томографа

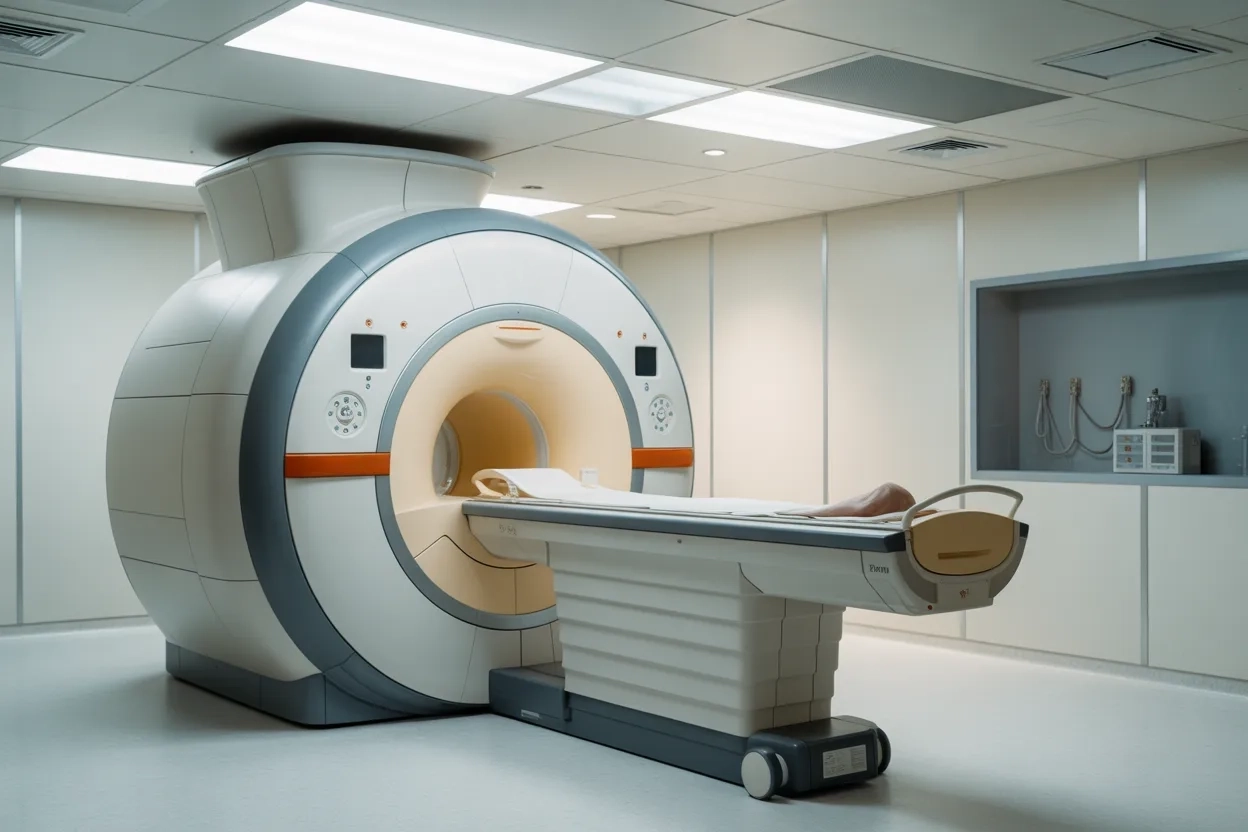

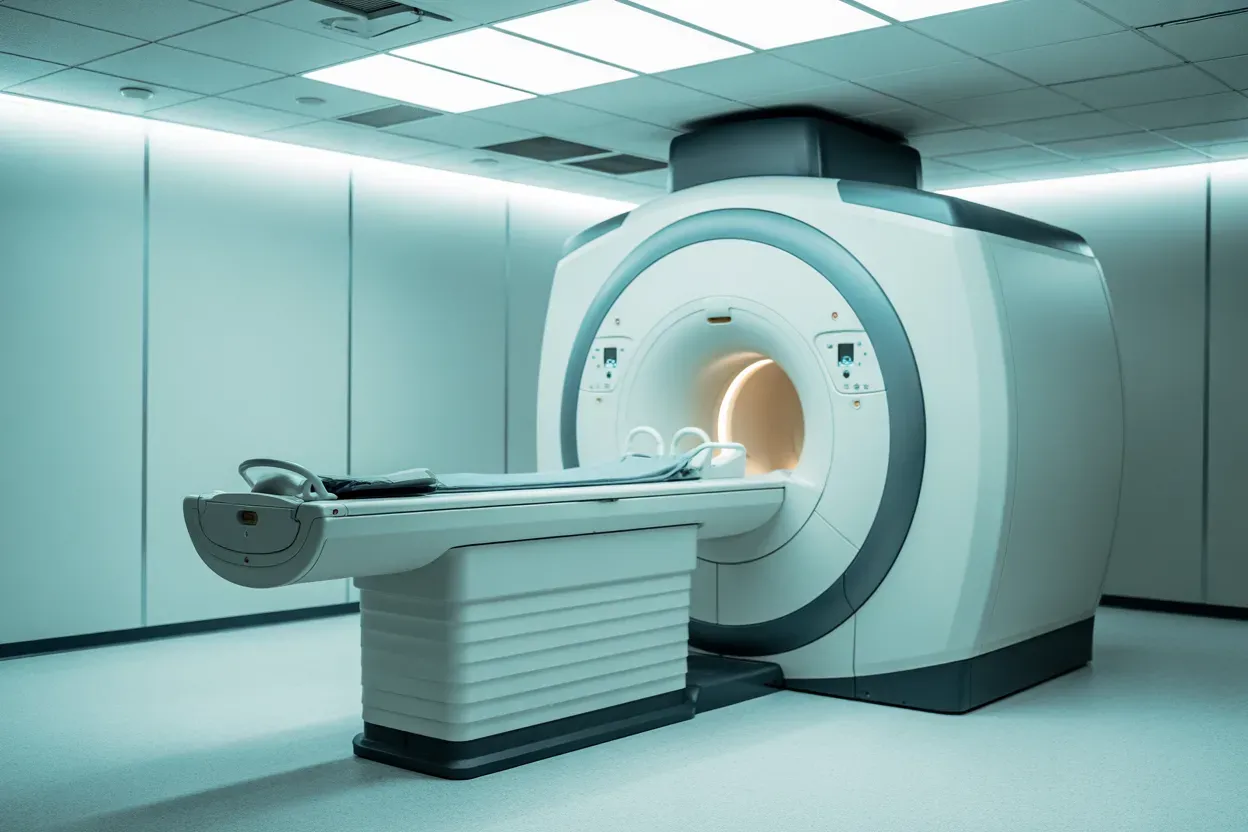

Сучасний томограф є складним комплексом, де ключову роль відіграє основний магніт, який найчастіше є надпровідним. Для створення стабільного та потужного поля через обмотки котушки пропускають струм величезної сили, що вимагає нульового опору. Це досягається шляхом охолодження провідників до екстремально низьких температур за допомогою рідкого гелію.
Конструкція передбачає наявність кріостата — герметичної оболонки, яка підтримує температуру близько -269 градусів за Цельсієм. Будь-яке порушення температурного режиму призводить до втрати надпровідності, що робить роботу магніту неможливою. Окрім головного магніту, система включає градієнтні котушки та радіочастотні антени, кожна з яких виконує специфічне завдання під час сканування.
Градієнтні котушки створюють невеликі лінійні зміни напруженості основного поля в різних площинах, що дозволяє системі точно визначати, з якої саме точки тіла приходить сигнал. Радіочастотні антени виступають у ролі передавачів імпульсів та чутливих приймачів відгуку тканин. Вони часто мають спеціалізовану форму для обстеження конкретних анатомічних ділянок, щоб максимізувати якість сигналу.
Характеристики основних вузлів системи:
| Вузол системи | Основне призначення та функціонал |
|---|---|
| Основний магніт | Створення надпотужного стабільного поля для орієнтації протонів у тілі |
| Градієнтні котушки | Локалізація сигналу в просторі за осями X, Y, Z для побудови 3D-моделі |
| Приймальні котушки | Реєстрація енергетичного відгуку від конкретних зон (голова, суглоби, тулуб) |
| Система охолодження | Циркуляція рідкого гелію для підтримання надпровідності обмоток магніту |
Отримані датчиками аналогові сигнали передаються на потужну комп’ютерну станцію, яка є мозком всієї діагностичної системи. Програмне забезпечення використовує складні алгоритми для інтерпретації мільйонів імпульсів, перетворюючи їх у цифровий формат та візуальний зріз. Оператор може змінювати параметри сканування в реальному часі, налаштовуючи товщину зрізів та контрастність зображення залежно від медичного завдання.
Класифікація томографів за рівнем потужності
Потужність магнітного поля в томографах вимірюється в Теслах (Тл), і саме цей параметр визначає діагностичну цінність обстеження. Низькопільні апарати мають напруженість до 0,5 Тл і часто базуються на постійних магнітах, які не потребують складного охолодження. Такі системи зазвичай мають відкриту конструкцію, що зручно для пацієнтів із клаустрофобією або надмірною вагою. Однак низька потужність означає меншу деталізацію та довший час сканування.
Середньопільні та високопільні апарати з потужністю 1,5–3 Тл є сучасним клінічним стандартом. Напруженість 1,5 Тл вважається золотою серединою. Вона забезпечує достатню чіткість для більшості рутинних обстежень хребта, суглобів та внутрішніх органів при помірному рівні шумів. Високопільні системи на 3 Тл генерують значно сильніший сигнал, що дозволяє скоротити час перебування пацієнта в тунелі та отримати зображення з мікронною точністю.
Окрему категорію складають відкриті томографи, які дозволяють пацієнту бачити простір навколо себе під час процедури. Це критично важливо для людей з вираженим острахом замкненого простору або для дітей, які потребують присутності батьків поруч. Проте варто враховувати технічні обмеження: через особливості конструкції вони рідко досягають потужності понад 1 Тл. Тому при виборі між комфортом та деталізацією лікарі зазвичай надають перевагу закритим апаратам.
Як формується та обробляється тривимірне зображення
Процес отримання картинки на екрані монітора — це результат складної математичної трансформації енергетичних сплесків. Важливим аспектом є використання різних режимів сканування, таких як Т1-зважені та Т2-зважені зображення. Т1-зважені знімки краще демонструють анатомічну будову органів, де жирова тканина виглядає яскравою, а рідина — темною.
Т2-зважений режим ідеально підходить для виявлення патологій, оскільки він робить зони набряків, запалень та скупчення рідини світлими, що дозволяє лікарю миттєво ідентифікувати проблемну ділянку. Характерний ритмічний стукіт, який пацієнт чує під час роботи апарату, безпосередньо пов’язаний із процесом формування зображення. Це фізичне явище виникає через надзвичайно швидке перемикання градієнтних котушок.
Послідовність дії системи під час сканування:
- Сканування ділянки. Пошарове збудження протонів у вибраній анатомічній області за допомогою градієнтних полів.
- Математична обробка. Застосування швидкого перетворення Фур’є для декодування частотних та фазових характеристик сигналу.
- Побудова матриці. Формування сітки пікселів на площині та вокселів (об’ємних елементів) у тривимірному просторі.
Безпека пацієнта та правила підготовки до МРТ
Головною перевагою МРТ є повна відсутність рентгенівського чи будь-якого іншого іонізуючого випромінювання. Це дозволяє проводити діагностику дітям, вагітним жінкам та пацієнтам, яким потрібен частий моніторинг стану здоров’я. Однак відсутність радіації не означає відсутність суворих правил. Потужне магнітне поле діє постійно, тому пронесення феромагнітних предметів у зону дії томографа суворо заборонено.
Будь-які електронні пристрої, такі як кардіостимулятори або кохлеарні імпланти, можуть вийти з ладу або зміститися під впливом поля, що робить процедуру категорично неможливою для певної категорії осіб.
Важливо розуміти, що не всі метали небезпечні для МРТ. Сучасні хірургічні вироби часто виготовляються з титану, танталу або спеціальних сплавів, які не взаємодіють з магнітним полем. Пацієнти з титановими пластинами, протезами суглобів або стоматологічними імплантами зазвичай можуть проходити обстеження без ризику. Проте перед сеансом необхідно обов’язково надати медичному персоналу паспорт імпланту для верифікації сумісності виробу.
Навіщо використовують контрастне підсилення
У багатьох випадках для підвищення інформативності обстеження лікарі призначають МРТ із контрастуванням. На відміну від КТ, де використовується йод, у магнітно-резонансній томографії застосовують препарати на основі гадолінію. Ця речовина має особливі парамагнітні властивості: вона не «світиться» сама по собі, але локально змінює магнітні характеристики навколишніх молекул води для посилення сигналу.
Випадки, коли контраст є необхідним:
- Онкологічний пошук. Виявлення дрібних метастазів та визначення точних меж новоутворень перед операцією.
- Неврологічні стани. Дослідження активності розсіяного склерозу та виявлення ділянок демієлінізації в гострій фазі.
- М’які тканини. Діагностика прихованих запальних процесів, абсцесів та складних інфекційних уражень.
- Ангіографія. Візуалізація просвіту судин, пошук стенозів, аневризм та оцінка прохідності стентів.
Контрастна речовина вводиться внутрішньовенно і зазвичай добре переноситься пацієнтами. Основним шляхом виведення гадолінію з організму є нирки, тому перед процедурою обов’язково перевіряється їхня видільна функція. Пацієнтам необхідно заздалегідь здати аналіз крові на рівень креатиніну, щоб переконатися, що організм зможе ефективно та безпечно вивести препарат протягом доби.
Застосування МРТ у різних медичних сферах
У нейрохірургії МРТ є незамінним інструментом, який дозволяє лікарям побачити те, що приховано за щільними кістками черепа. Метод забезпечує виявлення ішемічних мікроінсультів уже в перші години після їх виникнення, коли на КТ зміни ще не візуалізуються. Завдяки високій контрастності м’яких тканин стає можливим виявлення аневризм та оцінка стану лікворопровідних шляхів.
Дослідження хребта за допомогою МРТ відкриває вичерпну картину стану міжхребцевих дисків та нервових корінців. Жоден інший метод не здатний так чітко показати грижі, протрузії або стеноз спинномозкового каналу. Особливу цінність метод має при діагностиці захворювань спинного мозку, таких як пухлини, кісти або мієліт. Отримані дані дозволяють неврологам обрати правильну тактику лікування.
Артрологія та травматологія використовують МРТ як основний спосіб оцінки внутрішньосуглобових структур. Рентгенівські знімки добре показують кістки, але залишають «невидимими» зв’язки, меніски та гіаліновий хрящ. МРТ заповнює цю прогалину, дозволяючи виявити мікророзриви та запалення на ранніх стадіях. Це критично важливо для спортсменів, оскільки своєчасна діагностика допомагає уникнути інвалідизації.
При обстеженні органів малого таза та черевної порожнини МРТ демонструє перевагу у виявленні онкологічних процесів. Метод також ефективний у діагностиці захворювань підшлункової залози та жовчовивідних шляхів. Магнітно-резонансна томографія гармонійно поєднує в собі досягнення фізики високих енергій та принципи безпеки, залишаючись золотим стандартом сучасної медицини.
