Використання підсилювача є критично важливим для забезпечення стабільного телевізійного сигналу в умовах значного віддалення від ретранслятора або при наявності складного рельєфу. У зонах зі слабким покриттям рівень електромагнітних хвиль падає нижче порогу чутливості тюнера, що призводить до розсипання картинки на пікселі або повної відсутності зображення на екрані телевізора.
Спеціалізований бустер відіграє ключову роль у стабілізації як цифрового стандарту T2, так і аналогового мовлення, компенсуючи втрати, що виникають під час проходження сигналу через кабель і роз’єми. Завдяки цьому пристрою користувач отримує чітке та безперервне зображення без завад, навіть якщо найближча телевежа знаходиться на відстані понад сорок кілометрів від місця встановлення приймального обладнання.
Технічні відмінності активних та пасивних антенних систем
Вибір між активною та пасивною системою залежить від конструктивних особливостей антени та умов її експлуатації. Пасивна модель являє собою металеву конструкцію без електронних компонентів, яка вловлює сигнал лише за рахунок своєї геометрії, тому для посилення вона потребує монтажу зовнішнього бустера. Активна антена вже має вбудовану електронну плату безпосередньо у корпусі, що робить її компактною, але залежною від джерела живлення.
| Параметр порівняння | Пасивна система | Активна система |
|---|---|---|
| Наявність живлення | Відсутнє (автономна) | Необхідне (5V або 12V) |
| Коефіцієнт посилення (дБ) | 0 — 15 дБ | 20 — 45 дБ |
| Стійкість до шумів | Висока | Середня (власні шуми плати) |

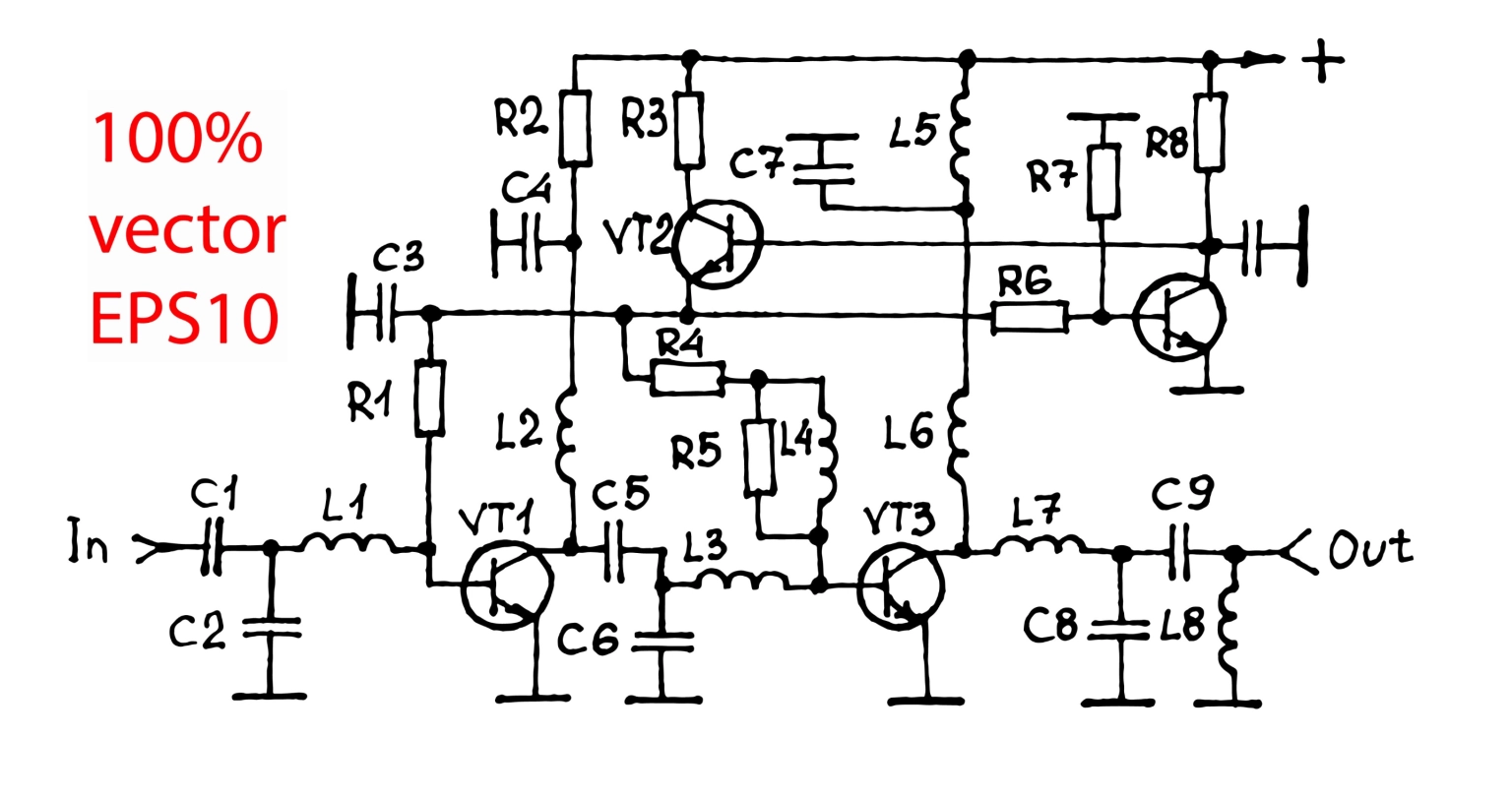

Для пасивної антени підсилювач зазвичай підбирається окремо у вигляді невеликої плати, яка встановлюється у герметичну коробку на самій конструкції або розрив кабелю, що дозволяє гнучко налаштовувати потужність прийому.
Активні моделі є більш чутливими до грозових розрядів та вологи через наявність мікросхем у відкритому просторі, тому вони потребують ретельного захисту. Пасивні рішення з виносним підсилювачем вважаються більш надійними для професійного монтажу, оскільки дозволяють замінити лише несправний електронний вузол без демонтажу всієї металевої конструкції, що значно спрощує обслуговування системи у майбутньому.
Монтаж підсилювача на коаксіальний кабель
Процес інтеграції підсилювальної плати або перехідника вимагає максимальної точності при роботі з провідниками, оскільки від якості контакту залежить рівень загасання сигналу. Перш ніж приступати до фіксації, необхідно підготувати кінець коаксіального кабелю, знявши зовнішню ізоляцію та звільнивши внутрішні елементи для надійного з’єднання з клемами пристрою.
Послідовність дій при монтажі:
- Зачистка кабелю. Зніміть близько десяти міліметрів зовнішньої оболонки, не пошкодивши металеве обплетення.
- Підготовка екрану. Відігніть фольгу та мідні волоски назад на ізоляцію, щоб вони не торкалися центральної жили.
- Оголення жили. Очистіть центральний мідний провід від діелектрика на відстані п’яти-семи міліметрів.
- Фіксація у затискачах. Вставте центральну жилу в призначений отвір на платі, а обплетення притисніть металевою скобою.
- Перевірка міцності. Затягніть гвинти так, щоб кабель не рухався, але без надмірного зусилля, яке може роздавити провідник.
Правильна обробка кабелю виключає виникнення паразитних шумів, які часто стають причиною нестабільної роботи тюнера. Особливу увагу слід приділити тому, щоб дрібні волоски екранувального обплетення не потрапили під гвинт, де закріплена центральна мідна жила, оскільки це призведе до негайної відмови системи через замикання.
Найважливішою технічною вимогою під час монтажу є недопущення будь-якого короткого замикання між центральною жилою та екранувальним обплетенням (фольгою), адже це може вивести з ладу блок живлення або ресивер.
Після завершення механічної фіксації вузла необхідно візуально перевірити відсутність контакту між різними шарами провідника за допомогою мультиметра або ретельного огляду під яскравим світлом. Якщо підсилювач монтується зовні, місце входу кабелю обов’язково захищається гумовими ущільнювачами або герметиком. Тільки після повної впевненості у чистоті з’єднання можна подавати напругу на лінію, інакше існує ризик термічного пошкодження компонентів бустера або вхідних ланцюгів телевізійного приймача.
Способи подачі живлення на антенний бустер
Для роботи активних компонентів підсилювача необхідна постійна напруга, яка може подаватися безпосередньо по коаксіальному кабелю за допомогою різних методів залежно від типу обладнання. Найбільш простим варіантом є використання функціоналу сучасних цифрових приставок, які здатні видавати необхідний струм безпосередньо через антенний вхід. Це позбавляє від необхідності використання зайвих дротів та розеток біля телевізора.
Основні джерела живлення:
- Ресивер Т2. Активація живлення напругою 5V через внутрішнє меню налаштувань тюнера.
- Блок живлення. Зовнішній адаптер на 12V з інжектором, який вставляється у розетку 220V.
- USB-інжектор. Живлення від порту телевізора, що ідеально підходить для сучасних плоских панелей.
- Автономні модулі. Спеціалізовані блоки для систем з декількома виходами.
Якщо ви використовуєте звичайний телевізор без вбудованого Т2-тюнера, але із зовнішньою приставкою, зайдіть у розділ меню “Налаштування антени” та встановіть параметр “Живлення антени” у стан “Увімкнено”. Цей метод працює лише для підсилювачів, розрахованих на 5 вольт, які часто зустрічаються у кімнатних або компактних зовнішніх моделях антен українського виробництва.
Для потужних зовнішніх підсилювачів типу “SWA”, що монтуються на “польські” антени, напруги 5V може бути недостатньо, тому використовується стандартний блок живлення на 12V. Він оснащений спеціальним штекером-сепаратором, у якому розділяється високочастотний сигнал та постійний струм. У випадку з сучасними USB-підсилювачами, кабель живлення просто підключається до вільного порту телевізора наприклад samsung.com або lg.com, що забезпечує автоматичне увімкнення бустера разом із екраном.
Важливо пам’ятати, що одночасне використання живлення від тюнера та зовнішнього блоку заборонено, оскільки це призведе до конфлікту напруг. Завжди перевіряйте специфікації вашого бустера перед підключенням.
Схема підключення декількох телевізорів через дистриб’ютор
Коли виникає потреба розвести сигнал на два або більше екранів, звичайного пасивного розділювача може бути недостатньо через природне падіння потужності на кожному виході. У таких випадках застосовуються підсилювачі-розподільники (Distribution Amplifiers), які не лише ділять потік даних, а й компенсують втрати, забезпечуючи однаково високу якість картинки у кожній кімнаті без взаємних завад.
| Маркування | Призначення порту | Функція вузла |
|---|---|---|
| Input (IN) | Вхідний порт для антени | Прийом та початкова фільтрація |
| Output (OUT) | Виходи на телевізори | Посилення сигналу для кожної точки |
| Bypass | Наскрізний канал | Пропуск сигналу без участі бустера |
Використання професійного дистриб’ютора дозволяє уникнути ефекту “снігу” або завмирання кадрів, які часто з’являються при паралельному підключенні кабелів.
При монтажі такої системи головний кабель від антени підключається до гнізда Input, а внутрішня розводка по кімнатах — до роз’ємів Output. Якщо пристрій підтримує функцію Bypass, цей вихід можна використовувати для підключення обладнання, яке не потребує додаткового підсилення, наприклад, якщо один із телевізорів знаходиться дуже близько до розподільного вузла. Важливо обирати дистриб’ютори з металевим корпусом для кращого екранування від зовнішніх радіоперешкод, таких як сигнали мобільного зв’язку 4G/5G.
Особливості розміщення обладнання для стабільного прийому
Ефективність роботи системи підсилення критично залежить від точки монтажу електронного блоку відносно самої антени. Найкращим рішенням є встановлення підсилювача безпосередньо біля вібраторів антени або у радіусі не більше одного метра від неї, оскільки це дозволяє посилити “чистий” корисний сигнал до того, як він почне загасати та збирати шуми у довгому коаксіальному кабелі. Якщо розмістити бустер біля телевізора, він посилить не лише телесигнал, а й усі електромагнітні наводки, зібрані дротом, що погіршить співвідношення сигнал/шум.
Технічні аспекти герметизації зовнішніх з’єднань мають першочергове значення для довговічності, оскільки навіть незначне потрапляння вологи викликає окислення контактів та повну втрату провідності під впливом атмосферних опадів.
Для захисту контактної групи використовуйте спеціальні захисні ковпачки, термоусадкові трубки або силіконовий герметик, який не проводить струм. Важливо стежити, щоб дренажні отвори в антенній коробці (якщо вони передбачені конструкцією) залишалися відкритими для виходу конденсату, інакше волога накопичуватиметься всередині при перепадах температур.
Також варто уникати розміщення антенного кабелю поруч із силовими лініями електропередач 220V, оскільки наведені завади можуть значно знизити ефективність роботи навіть найдорожчого підсилювача.
Налаштування та програмний пошук каналів
Після завершення всіх етапів фізичного монтажу та підключення живлення необхідно перейти до програмної частини налаштування приймального обладнання. У меню телевізора або тюнера слід вибрати режим прийому “Ефірне ТБ” (DVB-T2) та переконатися, що у налаштуваннях антени активовано відповідний тип живлення, якщо ви не використовуєте зовнішній блок.
Процес пошуку каналів:
- Автоматичне сканування. Запуск повного перебору частот для виявлення всіх доступних мультиплексів у вашому регіоні.
- Ручний пошук. Введення конкретного номера частотного каналу для точного підстроювання під слабкий сигнал.
- Інфо-панель. Виклик вікна моніторингу шкал якості для оцінки стабільності прийому в реальному часі.
Найбільш відповідальним етапом є моніторинг шкал “Сила” та “Якість” у сервісному меню Smart TV або зовнішнього тюнера. Виводячи ці показники на екран, можна повільно повертати антену на щоглі, шукаючи положення, при якому значення “Якість” буде максимально наближеним до 100%. Важливо пам’ятати, що цифрові тюнери мають певну затримку в оновленні даних, тому після кожного повороту антени на кілька градусів потрібно зачекати 3–5 секунд для стабілізації значень на екрані.
Чи гарантує підсилювач ідеальну якість зображення у будь-яких умовах?
Результат коректного монтажу завжди залежить від тонкого балансу між потужністю бустера та реальною відстанню до джерела сигналу, оскільки надмірне посилення може викликати так званий “пересвіт” або перевантаження вхідного каскаду тюнера, що призводить до таких самих перешкод, як і дефіцит сигналу. Якщо ви знаходитесь занадто близько до телевежі, підсилювач може стати причиною повної відсутності картинки через високий рівень шуму. Кінцева стабільність та довговічність системи досягаються лише за умови використання якісного екранованого кабелю, правильної полярності живлення та надійної ізоляції всіх вузлів від зовнішнього середовища. Тільки комплексний підхід до вибору компонентів та їхнього встановлення гарантує бездоганне функціонування цифрового телебачення у будь-яку погоду.
