Як працює FPV-комплект і що до нього входить

FPV-комплект — це зв’язка «дрон + керування + відеолінк», яка дає пілоту відчуття польоту «від першої особи» завдяки картинці з бортової камери. У такій системі одночасно працюють щонайменше два радіоканали — керування та відео — і окремі лінії живлення. Щоб коректно зібрати й експлуатувати набір, важливо розуміти, які вузли за що відповідають і як саме проходять сигнали між небом і наземною частиною.

FPV-комплект як система: які підсистеми в ньому є і як вони взаємодіють

Будь-який fpv комплект зручно розглядати як систему з трьох ланок. Перша — літальна платформа (квадрокоптер) з бортовою електронікою, моторами, пропелерами, камерою та відеопередавачем/відеосистемою. Друга — радіокерування: пульт (апаратура) формує команди керування, які по окремому радіолінку надходять у приймач на дроні, а далі — у польотний контролер і регулятори обертів. Третя — відеоспостереження: камера на дроні дає відеосигнал у відеосистему, а на землі цей сигнал приймають FPV-окуляри або зовнішній приймач. Завдяки такому поділу простіше розуміти, як саме пов’язані між собою повітряна частина, апаратура керування та обладнання для приймання відео.

Ключовий момент — канали керування й відео технічно розділені: один відповідає за команди пілота, інший — за «картинку». Так само часто розділяють і живлення: дрон живиться своїм акумулятором (типово 1S у мікроwhoop-наборах), а пульт, окуляри чи наземна станція — своїми елементами (часто це 18650 у відповідних батарейних відсіках або вбудованих збірках).

Напрямки сигналів і живлення в системі:

• Команди керування. Ідуть з пульта по радіоканалу до дрона (приймач → польотний контролер → мотори).
• Відео для FPV. Іде з камери на дроні через відеосистему в ефір і приймається в окулярах або приймачі на землі.
• Живлення вузлів. Дрон зазвичай має окремі 1S акумулятори, а пульт чи станція можуть працювати від елементів 18650 або іншого автономного джерела.

Квадрокоптер у складі комплекту: що саме в повітрі та що впливає на керованість

У навчальних наборах часто використовується мікроквадрокоптер класу whoop — легкий безщітковий апарат із захищеним контуром і дрібними пропелерами, розрахований на тренування в приміщенні й на вулиці за спокійних умов. У характеристиках такого дрона виробник може прямо вказувати, наприклад, розмір пропелерів, тип мотора та підтримку режимів і функцій, що спрощують тренування. Це допомагає краще зрозуміти, як саме апарат поводиться в повітрі та які елементи найчастіше потребують заміни.

Приклади комплектуючих, які реально трапляються в навчальних наборах:

• Пропелери 45 мм. Запасний комплект для швидкої заміни після пошкоджень (у наборах з іншим розміром whoop пропелер може бути 40 мм).
• 3-лопатеві пропелери. Поширений тип для мікроквадрокоптерів, який часто фігурує у специфікаціях whoop-дронів.
• Отвір під вал 1,5 мм. Параметр посадки пропелера, який виробники наводять у характеристиках.
• Запасні гвинтики. Типові дрібні витратні елементи для рами, кожухів, кріплень, які часто кладуть у RTF-набори як частину базового обслуговування.
• Деталі купола камери. Елементи пластикового захисту або кожуха, що можуть бути в наборі як змінні частини після ударів.

Наявність у комплекті пропелерів і дрібних кріплень напряму пов’язана з тим, як whoop експлуатують у навчальному сценарії. Це витратні вузли, які найчастіше отримують механічні пошкодження при контактах зі стінами чи підлогою. Тому виробники й продавці нерідко включають запасні пропелери, гвинтики та елементи купола камери саме як «пакет відновлення» для швидкого повернення дрона в робочий стан без підбору сумісних дрібниць окремо.

Акумулятори та заряджання в FPV-наборі: які елементи живлення входять і для чого вони

У FPV-наборі важливо розрізняти живлення дрона й живлення наземних пристроїв. Для мікроквадрокоптерів класу whoop типовими є 1S LiPo або LiHV акумулятори з невеликою ємністю, які забезпечують кілька хвилин польоту та розраховані на часту зміну. Окремо використовуються елементи 18650 для апаратури або іншої наземної електроніки, де потрібен довший час автономної роботи. Часто в готових наборах передбачають також зарядний пристрій і простий тестер напруги, щоб користувач міг повністю закрити цикл «польоти → заряд → контроль стану» без додаткових покупок.

Апаратура радіокерування (пульт): що входить у комплект і яку роль виконує

У сучасних FPV-наборах або при збиранні комплекту під свої задачі часто використовують апаратуру на ExpressLRS чи подібних протоколах. У комплект постачання пульта зазвичай входять сам передавач, антена, кабель (наприклад, USB‑C) і короткий гайд. Через USB‑C пульт може заряджатися та підключатися до ПК для роботи з симулятором або налаштуванням. Завдяки цьому одна й та сама апаратура використовується і для реальних польотів, і для тренувань у віртуальному середовищі.

У контексті пультів обговорюють dual band як одночасну роботу на 2.4 GHz і субгігагерцовому діапазоні 900 MHz, а також формфактор із складними елементами керування. У характеристиках окремих моделей прямо згадують складні антени й складні стики на гімбалах як елементи конструкції для зручного транспортування.

Функціональна роль пульта в FPV-комплекті — це окремий радіоканал керування, який відповідає за передачу команд (рух стіків і перемикачів → приймач на дроні). Він не є відеолінком: навіть якщо наземні пристрої знаходяться поруч і працюють одночасно, відео «живе» в іншому ланцюжку (камера та відеосистема → приймач або окуляри), а радіокерування — у своєму.

FPV-окуляри та приймання відео: що є в наборі та як зображення потрапляє до пілота

FPV-окуляри в комплекті — це приймальний вузол, який перетворює радіосигнал із відео на зображення на екрані. У типовій комплектації «box goggle» класу зазвичай вказують наявність самих окулярів, приймального модуля, ременя, кабелів та USB‑C кабелю для живлення чи оновлення. Така конфігурація дозволяє відразу приймати сигнал із бортового передавача без додаткових модулів або складного налаштування.

На рівні принципу ланцюжок виглядає так: камера на дроні формує відеосигнал, відеосистема або передавач на борту виводить його в ефір, а приймач в окулярах (або окремий модуль) приймає сигнал і подає зображення на дисплей. Саме тому в комплектації окулярів окремо виділяють приймальний модуль і антени — це частина тракту приймання відео, від якого безпосередньо залежить якість та стабільність картинки для пілота.

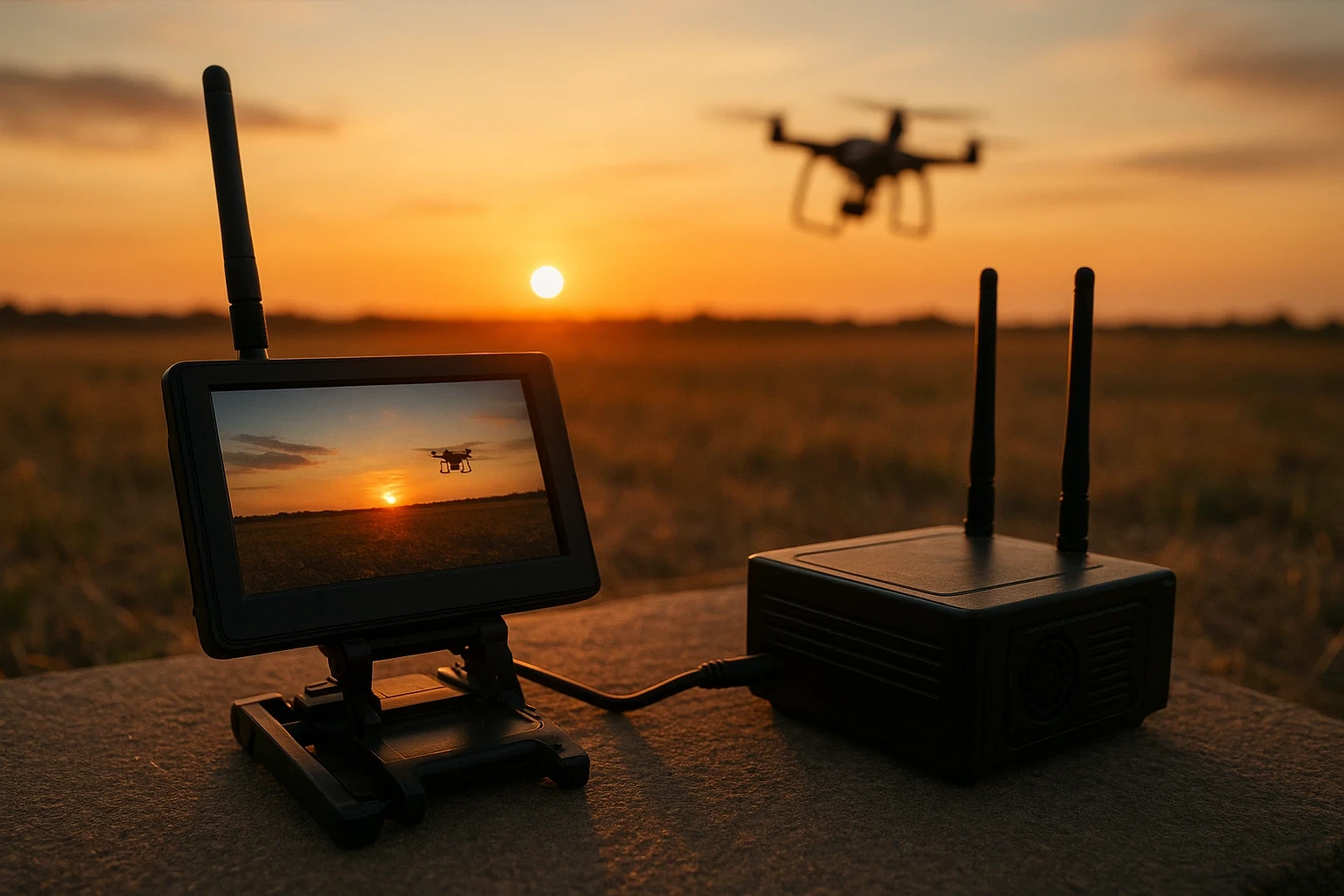

У наземних рішеннях відеоприймач може бути не тільки всередині окулярів. Він може бути частиною окремого наземного блоку або станції, яка приймає відео та передає його далі по іншому інтерфейсу. Логіка при цьому не змінюється: приймання відео — це окремий вузол системи, незалежний від пульта керування, зі своїми антенами, частотами й налаштуваннями.

Наземна станція та ретрансляція: які параметри вказують у готових рішеннях і навіщо вони

У польових конфігураціях замість зв’язки «окуляри + пульт» або разом із нею можуть застосовуватися наземні станції й ретранслятори. Це інтегровані рішення для дистанційного керування БПЛА та організації приймання відео на більших відстанях. У описах таких пристроїв окремо вказують тип виконання (наземна, портативна, автономна), заявлений час автономної роботи (наприклад, 8 годин) і загальне призначення на кшталт дистанційного керування безпілотниками.

Параметри, які прямо наводять у готових рішеннях наземної частини:

• Керування 2.4 ГГц. Один із типових діапазонів для радіоканалу керування.
• Керування 700–1100 МГц. Діапазон, який можуть вказувати як варіант для лінку керування.
• Керування 390–550 МГц. Ще один діапазон, що зустрічається в описах наземних рішень.
• Відеоприймач 4.9–6.0 ГГц. Діапазон, який подають як смугу для приймання відео.
• Відеоприймач 1.2 ГГц. Окремо зазначуваний варіант приймання відеосигналу.
• Відеоприймач 3.3 ГГц. Ще один варіант, який можуть декларувати в характеристиках.
• Живлення на 18650 (2s або 2s2p). Форм-фактор вбудованої батарейної збірки, який прямо вказують для автономності.
• Вага 0,788 кг. Приклад конкретної маси, яку наводять для одного з портативних пристроїв.

Технічно наземна частина може поєднувати в одному корпусі і тракт керування, і тракт приймання відео, але в специфікаціях ці параметри все одно подають окремими блоками. Це відображає реальність системи: керування і відео — різні канали зі своїми діапазонами, антенами, вимогами та власним бюджетом потужності. Для користувача такий поділ дає змогу точніше підбирати обладнання під конкретні задачі й умови застосування.

Режими польоту та turtle mode у навчальних FPV-наборах

У навчальних RTF-наборах виробники часто додають режими, які відрізняються ступенем допомоги пілоту. У характеристиках можуть бути зазначені три режими польоту з позначеннями N, S і M, а також turtle mode як функція, що допомагає відновити політ після переворотів дрона. Такі режими перемикаються безпосередньо з апаратури керування та дають можливість адаптувати складність до рівня підготовки пілота, переходячи від максимально стабілізованого керування до повністю ручного.

Позначення режимів у характеристиках:

• N. Assisted (із допоміжними функціями стабілізації).
• S. Sport (більш вільний та динамічний режим).
• M. Manual (ручний, із максимально прямим контролем).

Комплектація RTF-набору: як виглядає готовий до старту FPV-комплект

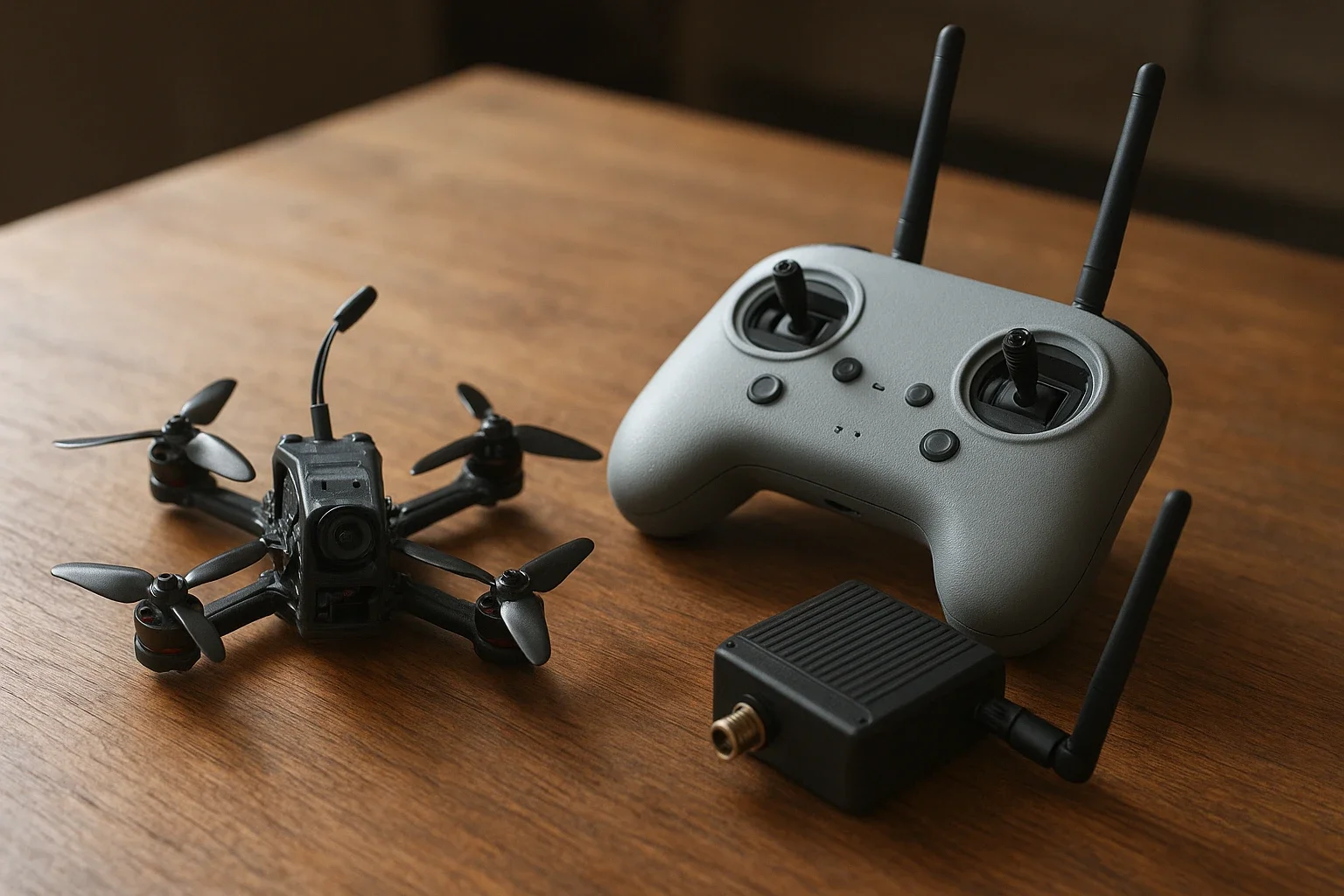

RTF (ready-to-fly) логічно зібраний так, щоб закрити весь ланцюжок «дрон у повітрі ↔ керування ↔ відео ↔ живлення» та дати мінімальний набір для відновлення після дрібних поломок. У описах навчальних наборів цього класу зазвичай фігурують сам дрон (whoop), FPV-окуляри, апаратура керування, акумулятори для дрона, зарядка, а також дрібні аксесуари на кшталт кабелів. Такий підхід дає можливість почати польоти фактично «з коробки», не добираючи окремі компоненти по одному.

Електроніка та керування:

• Дрон. Мікроквадрокоптер, у навчальних наборах часто brushless whoop.
• Пульт. Апаратура керування з антеною та можливістю підключення через USB‑C.
• Антена до пульта. Окремий елемент із комплекту поставки апаратури.
• FPV-окуляри. Box-окуляри з приймальним модулем у комплекті.
• Кабелі. USB‑C для пульта або окулярів та інші кабелі, що входять у комплект конкретної моделі.

Живлення, обслуговування, запасні частини:

• 1S акумулятори для дрона. Наприклад, акумулятори типу BT2.0 550 mAh 1S як типова батарея для 1S whoop-платформи.
• Елементи 18650. Наприклад, 18650 3400 mAh (клас NCR18650B) для наземних пристроїв залежно від їх конструкції.
• Зарядка та тестер. Зарядний пристрій і простий засіб контролю напруги як частина замкненого циклу живлення набору.
• Викрутка. Мінімальний інструмент для дрібних робіт із кріпленнями.
• Гвинтики. Дрібні запасні кріплення для швидкої заміни.
• Пропелери 45 мм, 3-лопатеві. Запасні пропелери як витратний елемент для whoop-набору.
• Запчастини купола камери. Змінні елементи захисту або кожуха камери.

Що визначає склад FPV-комплекту

У навчальних наборах ключове — замкнений і сумісний ланцюжок «дрон + окуляри + пульт», доповнений базовим живленням і дрібними витратниками (пропелери, кріплення, елементи кожухів). Це потрібно для того, щоб комплект лишався працездатним у типових сценаріях використання без додаткових витрат. У просунутих або польових сценаріях до цієї логіки додається наземна інфраструктура: рішення, де окремо декларують параметри керування (наприклад, 2.4 ГГц або субгігагерцові діапазони) і окремо параметри приймання відео (наприклад, смуги на кшталт 4.9–6.0 ГГц), а також автономне живлення на 18650 у конфігураціях 2s або 2s2p. Вибір складу завжди впирається в те, де саме має бути стабільний канал керування й де має прийматися відео: у пілота на голові, у наземній станції чи в поєднанні обох підходів.
